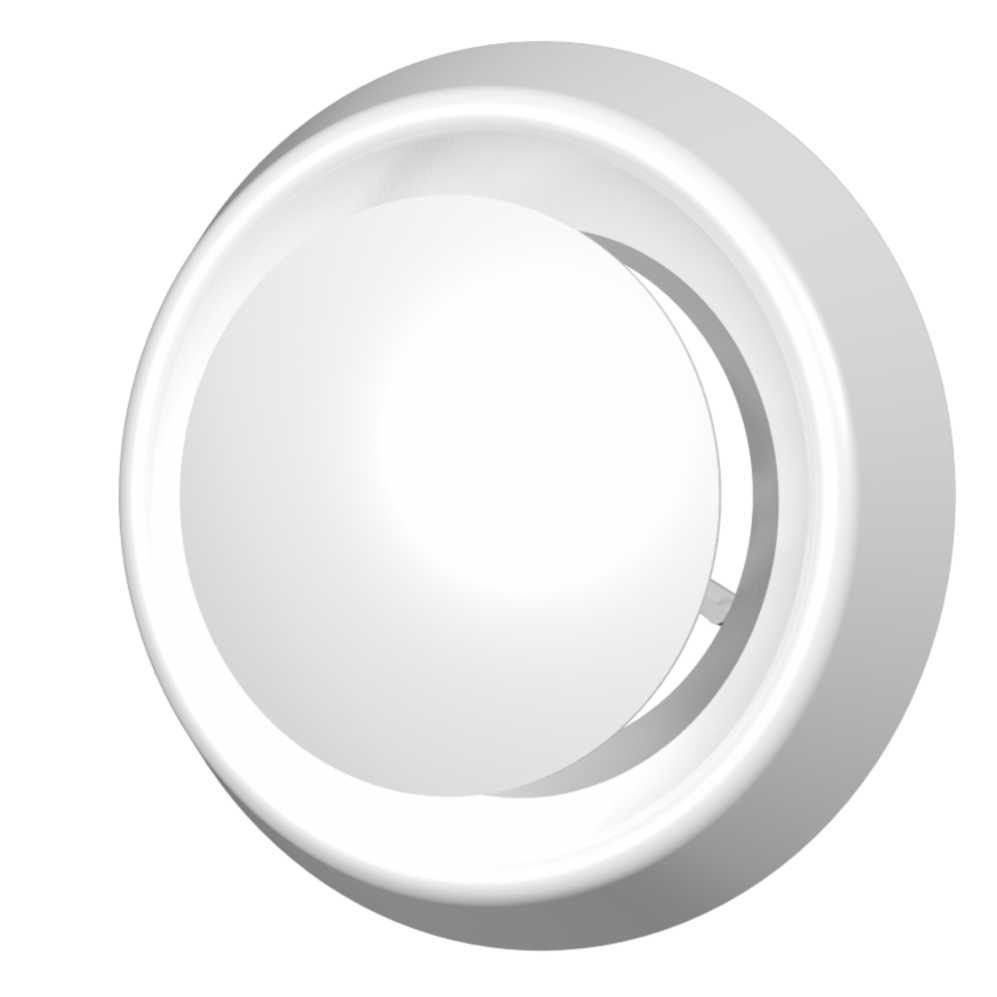

Анемостаты приточно-вытяжные регулируемые с фланцем серии АПВП
Описание
- Для приточно- вытяжных систем вентиляции, систем кондиционирования и воздушного отопления.
- Оборудованы монтажным фланцем для простого соединения с круглыми воздуховодами
- Для установки в подвесные потолки или стены.

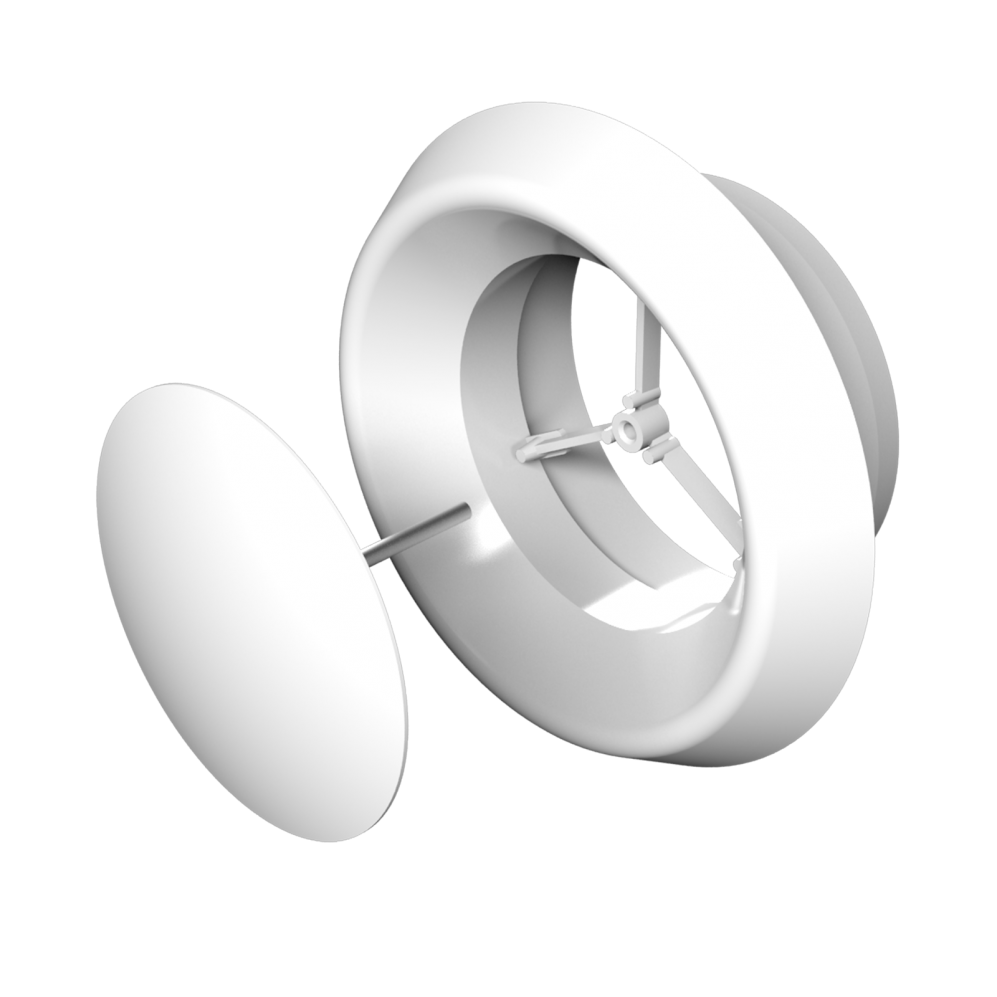

- Плавная регулировка пропускаемого воздуха за счет вращения центральной части клапана.
- Изготавливаются из высококачественного пластика
Типовой пример монтажа анемостата АПВП с воздуховодом ВА с помощью хомта Хомут 90-100
|
Типовой пример монтажа анемостата АПВП c воздуховодом ВП
|
Размерные характеристики
Артикул |
R
|
øD
|
ød
|
C
|
Е
|
10АПВП
|
100
|
150
|
85
|
19
|
53
|
12,5АПВП
|
125
|
185
|
110
|
24
|
49
|
15АПВП
|
150
|
220
|
145
|
24
|
51
|
16АПВП
|
160
|
220
|
145
|
24
|
51
|
20АПВП
|
200
|
260
|
185
|
24
|
47
|
Технические характеристики
10АПВП | 12,5АПВП | 15АПВП | 16АПВП | 20АПВП | |
Максимальная площадь живого сечения (мм2)
|
4034
|
5044
|
6252
|
7454
|
