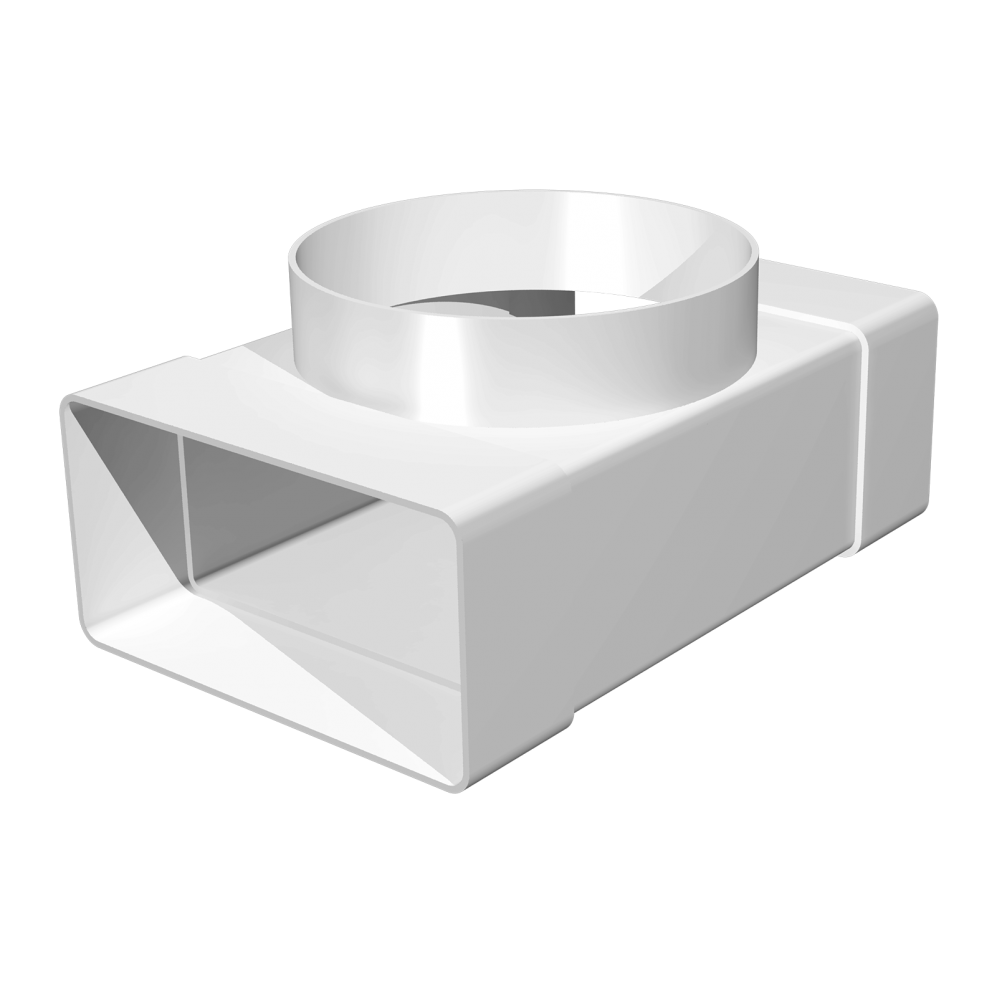

Соединители плоских воздуховодов с выходом на фланцевые распределители (серия ТФП)
Описание
- Для организации сложных систем вентиляции и отводов с воздухораспределителями или круглыми воздуховодами под углом 90°.
- Соединяются напрямую c прямоугольными воздуховодами и воздухораспределителями, имеющими фланец (например 10РК, 10АПВП).
- Соединяются напрямую с прямоугольными воздуховодами, с круглыми через соединитель соответствующего диаметра.
- Материал: пластик.
Размерные характеристики
Артикул |
ød
|
a
|
b
|
A
|
511ТФ10П
|
100
|
55
|
110
|
171
|
612ТФ10П
|
100
|
60
|
120
|
174
|
620ТФ10П
|
100
|
60
|
204
|
174
|
620ТФ12,5П
|
125
|
60
|
204
|
199
|
620ТФ16П
|
160
|
60
|
204
|
234
|
