Решётки приточно-вытяжные с гравитационным жалюзи и круглым фланцем (серия КФ)
Описание
- Для декоративного оформления выходов приточных или вытяжных вентиляционных систем бытовых, общественных и промышленных зданий.
- Для наружного настенного монтажа.
- Оборудованы гравитационными жалюзи для предотвращения обратной тяги.
- Изготавливаются из качественного и высокопрочного ASA-пластика.
- Крепление осуществляется при помощи шурупов.

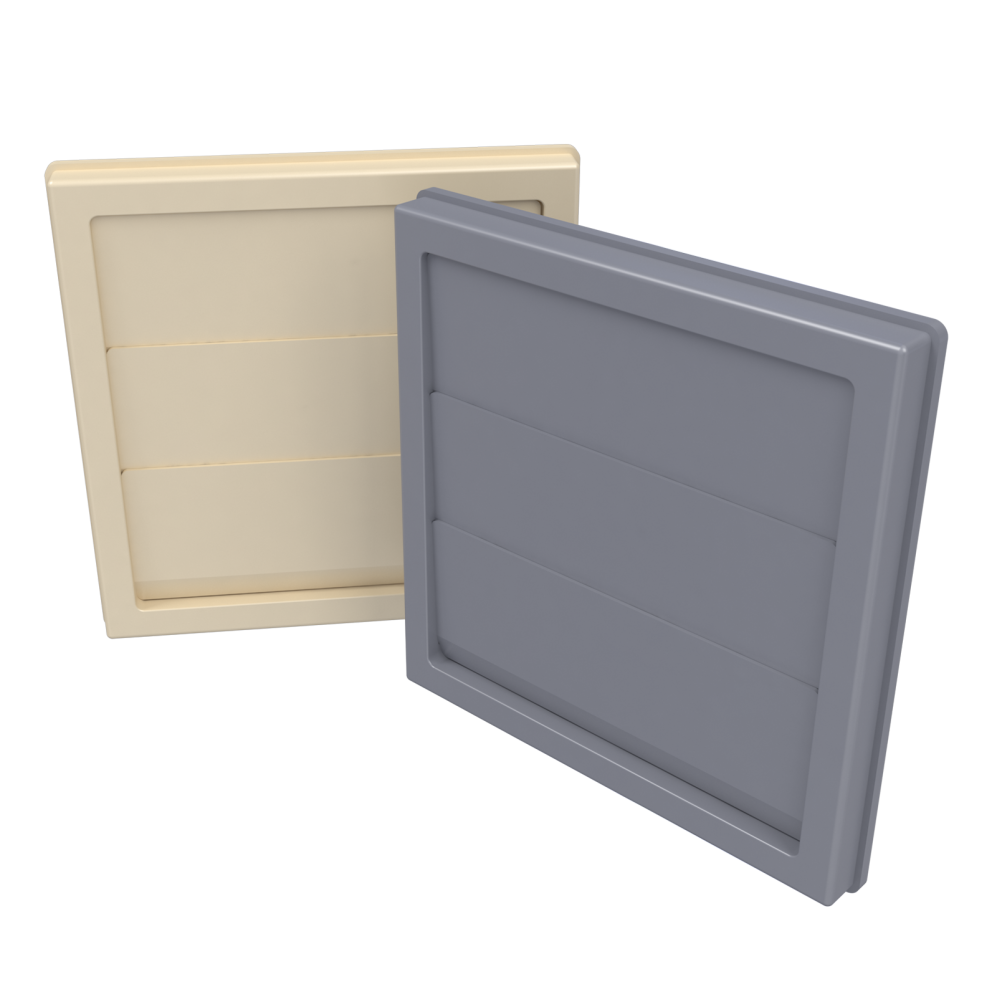

- Варианты цветовых решений.

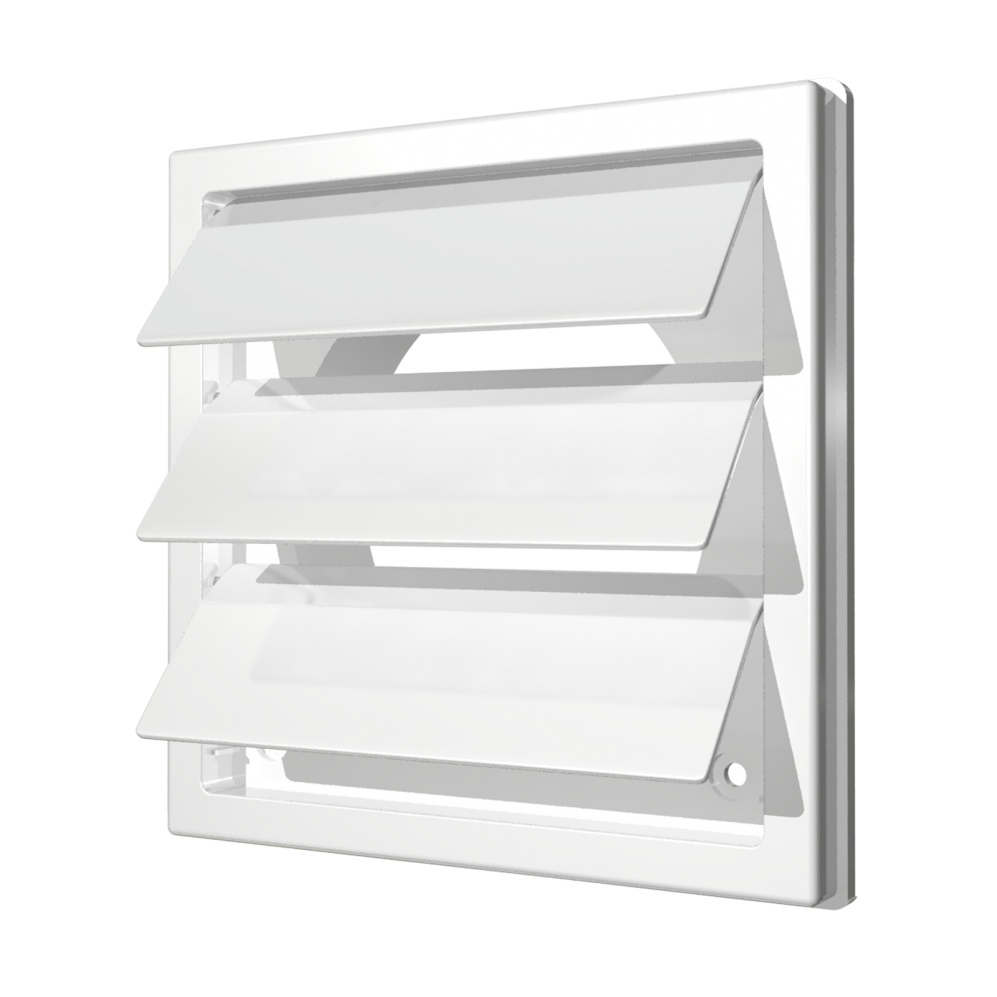

Гравитационные жалюзи выполняют роль обратного клапана, предотвращая возникновение обратной тяги
Гравитационные жалюзи выполняют роль обратного клапана, предотвращая возникновение обратной тяги
Типовая схема монтажа решётки КФ
Размерные характеристики
Артикул |
A
|
B
|
ød
|
C
|
E
|
1515К10Ф
|
150
|
105
|
100
|
25
|
14.5
|
1515К12,5Ф
|
150
|
105
|
125
|
25
|
14,5
|
1919К15.16Ф
|
190
|
145
|
150-160
|
25
|
14,5
|
2424К20Ф
|
242
|
215
|
200
|
20
|
|
2929К25Ф
|
294
|
265
|
250
|
25
|
|
3636К31,5Ф
|
360
|
325
|
315
|
|
